Входные параметры | |
---|---|
Тип сети | трехфазная 4-х проводная |
Номинальное входное напряжение | 10/ 10,5 кВ |
Частота входного напряжения | 50 Гц |
Выходные параметры | |
Номинальная мощность | 630 кВА |
Номинальное выходное напряжение | 0,23 / 0,4 кВ |
Частота выходного напряжения | 50 Гц |
Форма выходного напряжения | синусоида |
КПД, не менее | 98 % |
Напряжение короткого замыкания | 4,5 % |
Сервисные функции | |
Регулирование напряжения | ПБВ переключение без возбуждения |
Ступени регулирования | 5 |
Диапазон регулирования | -5,0%; -2,5 %; 0%; +2,5%; +5% от Uном |
Конструктивное исполнение | |
Схема соединения | Y/Yн-0 / Д/Yн-11 |
Подключение нагрузки | 4-х проводное, контактный зажим |
Класс нагревостойкости обмоток | H (180 °С) |
Срок службы | не менее 25 лет |
Гарантийный срок эксплуатации | 24 месяца |
Климатическое исполнение (ГОСТ 15150) | У3, УХЛ1,УХЛ2, УХЛ3 |
Температура окружающей среды | -45...+40 °С |
Относительная влажность воздуха при температуре +25 °С, не более | 98 % |
Степень защиты (по ГОСТ 14254) | IP00 - IP54 |
Механические воздействия (ГОСТ 17516.1) | М1 |
Охлаждение | естественное воздушное AN(C) |
Материал обмоток | алюминий / медь |
Сейсмостойкость по шкале MSK-64 | 6 баллов (9 баллов по заказу) |
Сухие трансформаторы номинальной мощностью 630 кВА - силовые понижающие трансформаторы, предназначенные для преобразования электроэнергии в трехфазных сетях энергосистем и потребителей переменного тока частотой в 50 Гц. Стандартно изготавливаться на высокое напряжение 6 и 10 кВ с преобразованием в низкое напряжение на 0,4 кВ. По заказу могут быть изготовлены на напряжение 6,3 или 10,5 кВ с понижением до уровня 0,23 или 0,69 кВ.
Конструктивно трансформаторы состоят из магнитопровода, собранного из пластин электротехнической стали и обмоток высокого ВН и низкого напряжения НН, изготовленных из медного или алюминиевого провода. В зависимости от класса изоляции обмоток «Н» или «F» различают сухие трансформаторы с литой или воздушно-барьерной изоляцией. Трансформаторы имеют естественное воздушное охлаждение (естественная циркуляция воздуха), по согласованной заявке могут изготавливаться с системой принудительной вентиляции с блоком автоматики.
МОСКОВСКИЙ ЗАВОД НВА является производителем сухих силовых трансформаторов в следующих исполнениях:

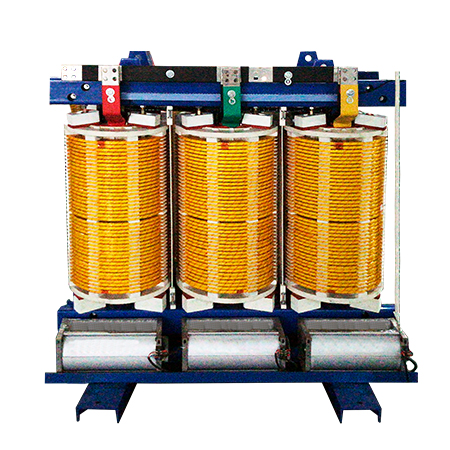

Трехфазный сухой трансформатор ТС-630 и ТСЗ-630 с воздушно-барьерной изоляцией, без корпуса, степень защиты IP00 и опционально в корпусе, степень защиты IP 20,21, 30, 44.
Трехфазный сухой трансформатор ТСЛ-630 и ТСЗЛ-630 с литой изоляцией, без корпуса, степень защиты IP00 и опционально в корпусе, степень защиты IP 20,21, 30, 44.
В комплект поставки стандартно входит: термореле, комплект термодатчиков, техническая документация. Дополнительно вы можете заказать комплект виброопор, шкаф тепловой защиты (ШТЗ), вентиляцию.
Трансформаторы серии ТС и ТСЗ изготавливаются по ТУ 3411-014-55978767-08, серия ТСЛ и ТСЗЛ изготавливается по ТУ 3411-13-55978767-08
