Входные параметры | |
---|---|
Тип сети | трехфазная 4-х проводная |
Номинальное входное напряжение | 6/ 6,3 кВ |
Частота входного напряжения | 50 Гц |
Выходные параметры | |
Номинальная мощность | 160 кВА |
Номинальное выходное напряжение | 0,23 / 0,4 кВ |
Частота выходного напряжения | 50 Гц |
Форма выходного напряжения | синусоида |
КПД, не менее | 98 % |
Напряжение короткого замыкания | 4,5 % |
Сервисные функции | |
Регулирование напряжения | ПБВ переключение без возбуждения |
Ступени регулирования | 5 |
Диапазон регулирования | -5,0%; -2,5 %; 0%; +2,5%; +5% от Uном |
Конструктивное исполнение | |
Схема соединения | Y/Yн-0 / Д/Yн-11 |
Подключение нагрузки | 4-х проводное, контактный зажим |
Класс нагревостойкости обмоток | H (180 °С) |
Срок службы | не менее 25 лет |
Гарантийный срок эксплуатации | 24 месяца |
Климатическое исполнение (ГОСТ 15150) | У3, УХЛ1,УХЛ2, УХЛ3 |
Температура окружающей среды | -45...+40 °С |
Относительная влажность воздуха при температуре +25 °С, не более | 98 % |
Степень защиты (по ГОСТ 14254) | IP21 - IP54 |
Механические воздействия (ГОСТ 17516.1) | М1 |
Охлаждение | естественное воздушное AN(C) |
Материал обмоток | алюминий / медь |
Сейсмостойкость по шкале MSK-64 | 6 баллов (9 баллов по заказу) |

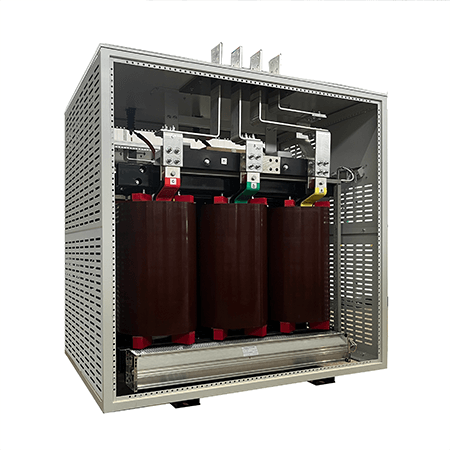

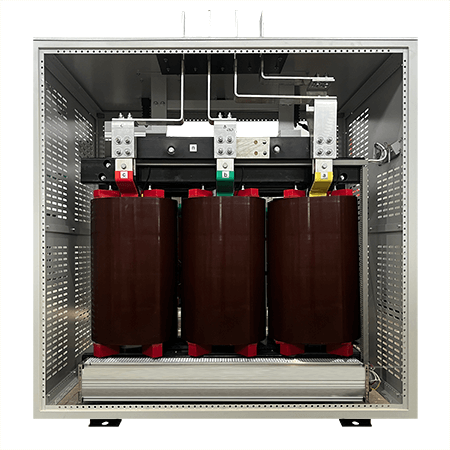

Трансформаторы серии ТСЗ - сухие силовые трехфазные трансформаторы с изоляцией "Номекс", с кожухом. Предназначены для преобразования переменного напряжения промышленной частоты 50 Гц, в помещениях с повышенными требованиями в части пожаробезопасности и взрывозащищенности.

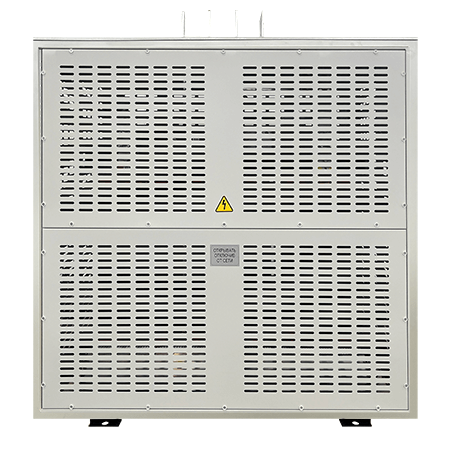

Трансформаторы изготавливаются в защитном кожухе с классом защиты стандартного исполнения IP21, по требованию заказчика до IP54.
